Nous avons un devoir de mémoire
Sauvegarde Conservatoire du Patrimoine Historique

Canal Tavan Frères / Flachard / Achard
centrale hydroélectrique à Aouste-sur-Sye
du crestois Paul Achard

Ce dossier historique est
dédié en hommage à
Paul Achard

Paul Achard
1933 - 2015

Dernier propriétaire du canal Tavan/Fachard et de la centrale hydroélectique.
Un homme d'exception crestois très connu, un électro-mécanicien diéséliste de génie.
Spécialiste de BioÉlectronique de l'eau, du potentiel électrique Redox et valeur du coefficient rH2, un exemple.
Spécialiste de l’électromagnétisme avec son ami l'industriel Yalmard Sauvage (1927-2012) à l’origine de
la conception de moult appareils de très hautes technologies associés à l'eau pour le métabolisme et la santé.

Plan de 19 décembre 1897 sur la partie flottable de la rivière Drôme du canal
Tavan Frères de 1488,20m avec prise d'eau sur la commune de Piègros-la-Clastre et
rejet (canal de fuite) sur la rive gauche de la Drôme en amont près du pont d'Aouste-sur-Sye

Plan de 19 décembre 1897 de la vanne de garde d'origine de la prise d'eau
du canal Tavan Frères sur la commune de Piègros-la-Clastre

Plans du 19 décembre 1897 des profils du canal (dossier de plusieurs pages) . . . . . . . . . . . DDDemande de concession supplémentaire d'eau des usiniers Tavan Frères . . . . .

DDCertificat positif de l'Enquête Publique du Maire de Piègros-la-Clastre en date du 9 avril 1897
de demande de concession supplémentaire d'eau des usiniers Tavan Frères Charles et Antoine

Avis positif du Sous-Préfet en date du 29 avril 1897 concernant l'Enquête Publique de demande de
concession supplémentaire d'eau des sieurs Tavan Frères.fabricants de chaux et de ciment

Décret du Président de la République Félix Faure en date du 25 juillet 1898 concernant l'Enquête Publique de
demande de concession supplémentaire d'eau des sieurs Tavan Frères.fabricants de chaux et de ciment

Attestation en date du 20 mai 1898 des sieurs Tavan Frères industriels à Aouste
s'engageant à s'acquitter de la redevance de 94,60 Frs prévue à l'article 10 du prochain
décret relatif au projet d'augmentation d'eau déviée de la Drôme à partir de Piégros-la-Clastre.

Vue du canal Tavan Frères de 1488,20 m de long à son arrivée à l'usine de tissage
d'Aouste-sur-Sye propriété du soyeux lyonnais Charles François Flachard 1864-1939.

Vue du canal Tavan Frères à son arrivée à l'usine d'Aouste-sur-Sye
propriété du soyeux lyonnais Charles François Flachard 1864-1939.

Photographie d'Antonin Lang rue de l'Avenir à Crest.
Louis Pinet 1887-1951 chauffeur de Charles François Flachard,
puis cadre responsable de l'usine de tissage Flachard d'Aouste-sur-Sye.

Vue des paliers et de l'arbre de transmission de sortie de puissance de la roue à aubes canal Tavan Frères à son arrivée
à l'usine d'Aouste-sur-Sye propriété du soyeux lyonnais Charles François Flachard 1864-1939.

Installation en 1941 d'une turbine hydroélectrique à axe horizontal type FHOS
du constructeur Camille Dumont des usines du Pont-de-Saint-Uze (Drôme)
Le débit partagé du canal étant de 1725 Lt/s pour une chute de 6m.

Canal Tavan Frères / Flachard / Achard
centrale hydroélectrique à Aouste-sur-Sye
Prises de vues exceptionnelles d'opportunités
réalisées lors de la crue de la Drôme du 15 et 16 mai 2025

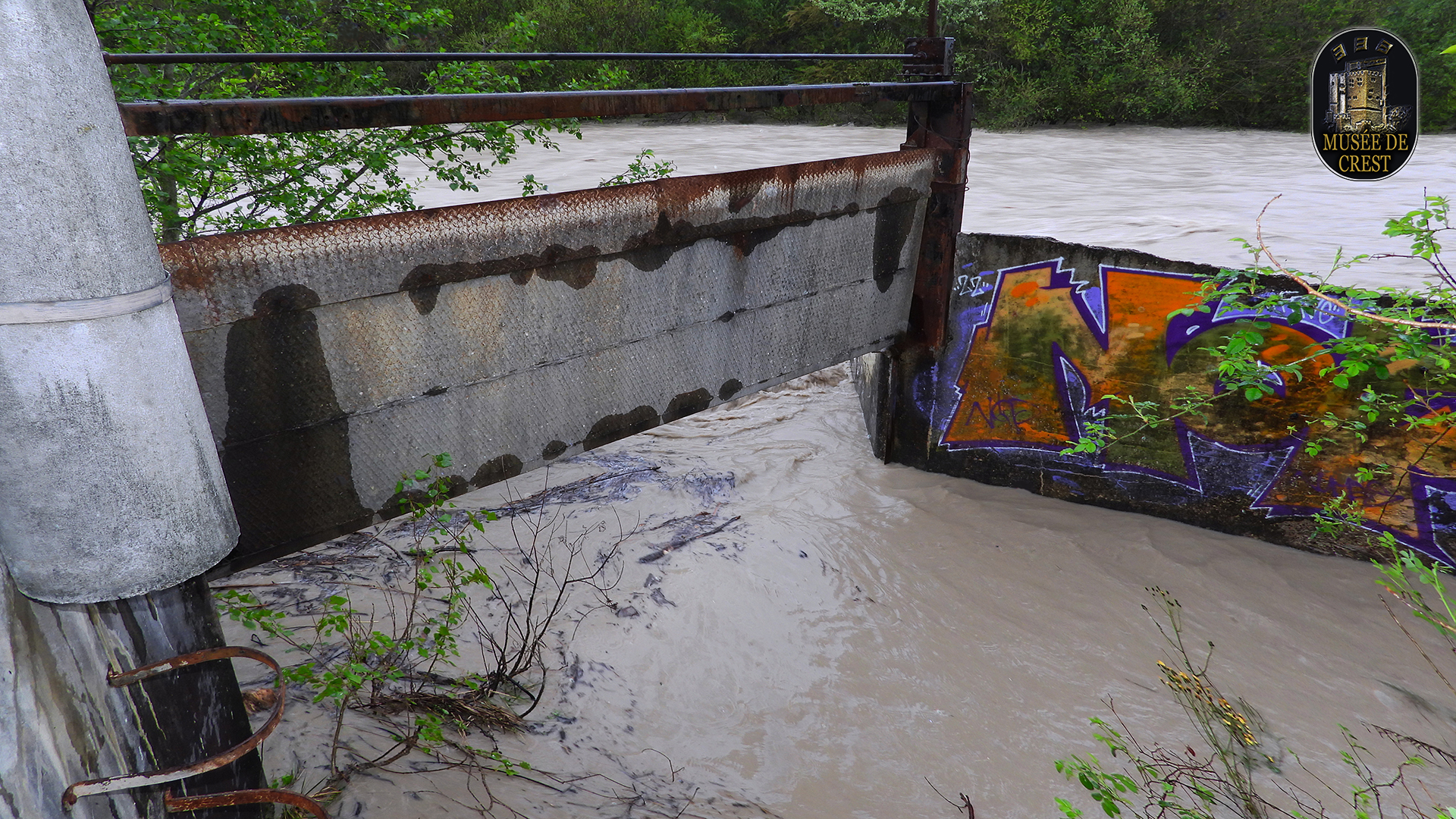

Vue de la prise d'eau exceptionnellement en charge du canal Tavan/Flachard/Achard
à Piègros-la-Clastre lors de la crue de la Drôme du 15 et 16 mai 2025

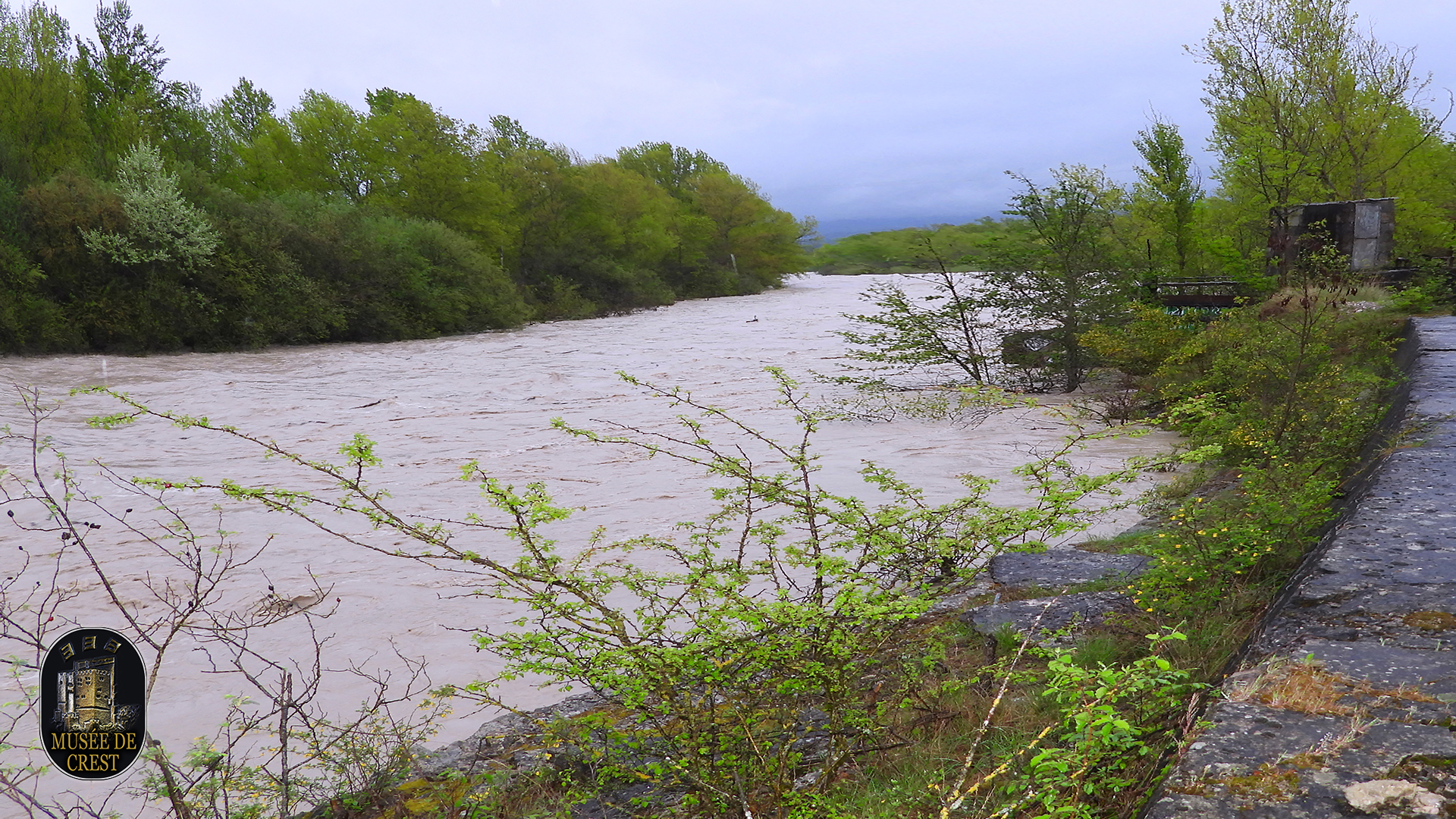

Le 15 et 16 mai 2025 la Drôme en crue talonne le mur du canal Tavan/Flachard/Achard

Vue de la vanne de décharge ouverte du canal Tavan/Flachard/Achard lors de la crue de la Drôme du 15 et 16 mai 2025

Vue comparative de la même vanne de décharge ouverte du canal
Tavan/Flachard/Achard lors de l'étiage moyen et normal de la Drôme.
La différence de hauteur du niveau de l'eau est supérieure à deux mètres ...

Vue de la vanne de décharge ouverte et en charge du canal Tavan/Flachard/Achard lors de la crue de la Drôme du 15 et 16 mai 2025

Vue du courant de l'eau dans la vanne de décharge ouverte et en charge
du canal Tavan/Flachard/Achard lors de la crue de la Drôme du 15 et 16 mai 2025
Nota : cette prise de vue a nécessité une acrobatie avec baudrier de sécurité pour travelling
pour la traversée du canal en charge ceci sur la structure métallique de la vanne.

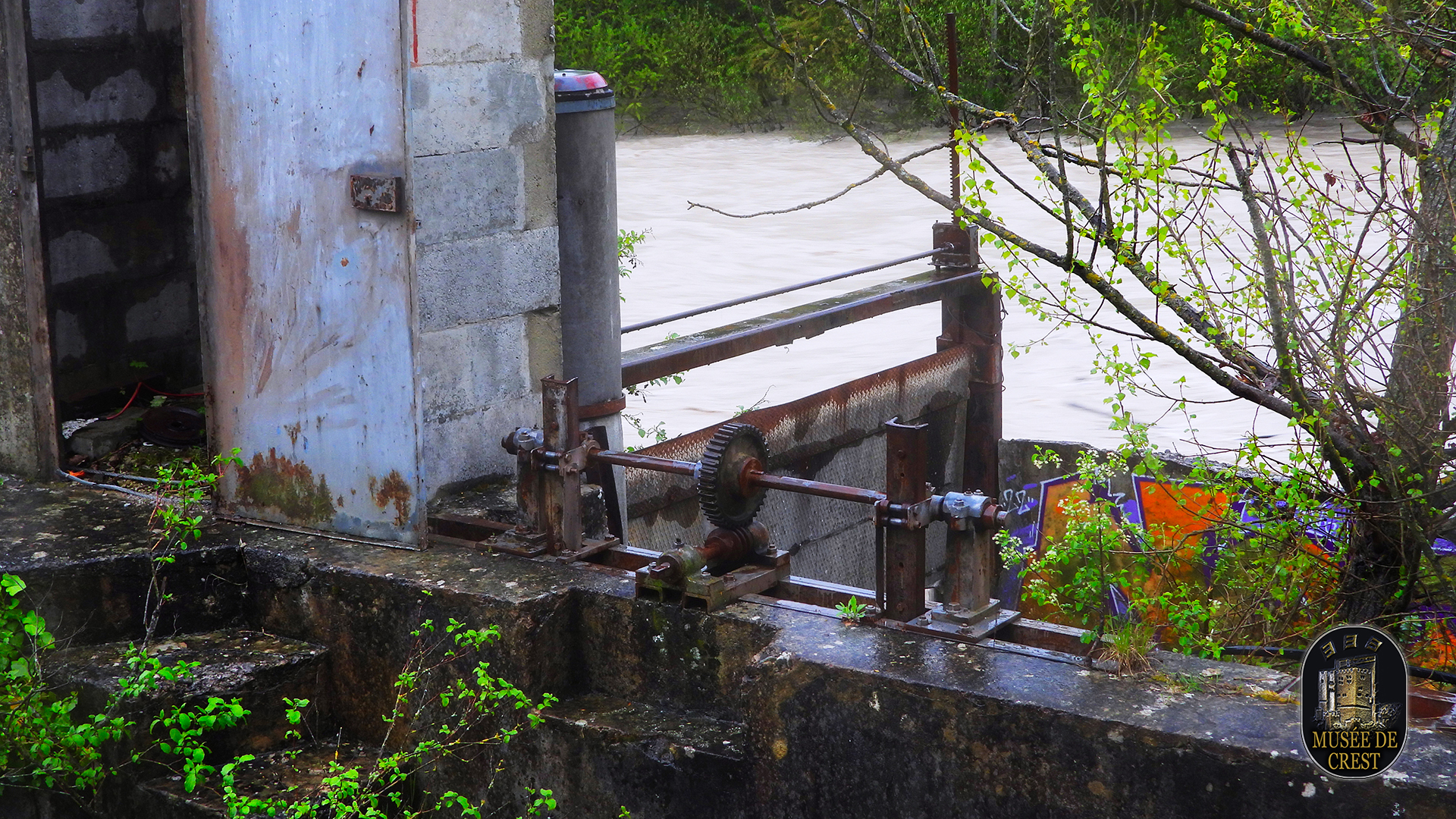

Vue de la structure réalisée par Paul Achard contenant l'ensemble des appareils
d'asservissements des commandes de la vanne de décharge du canal.

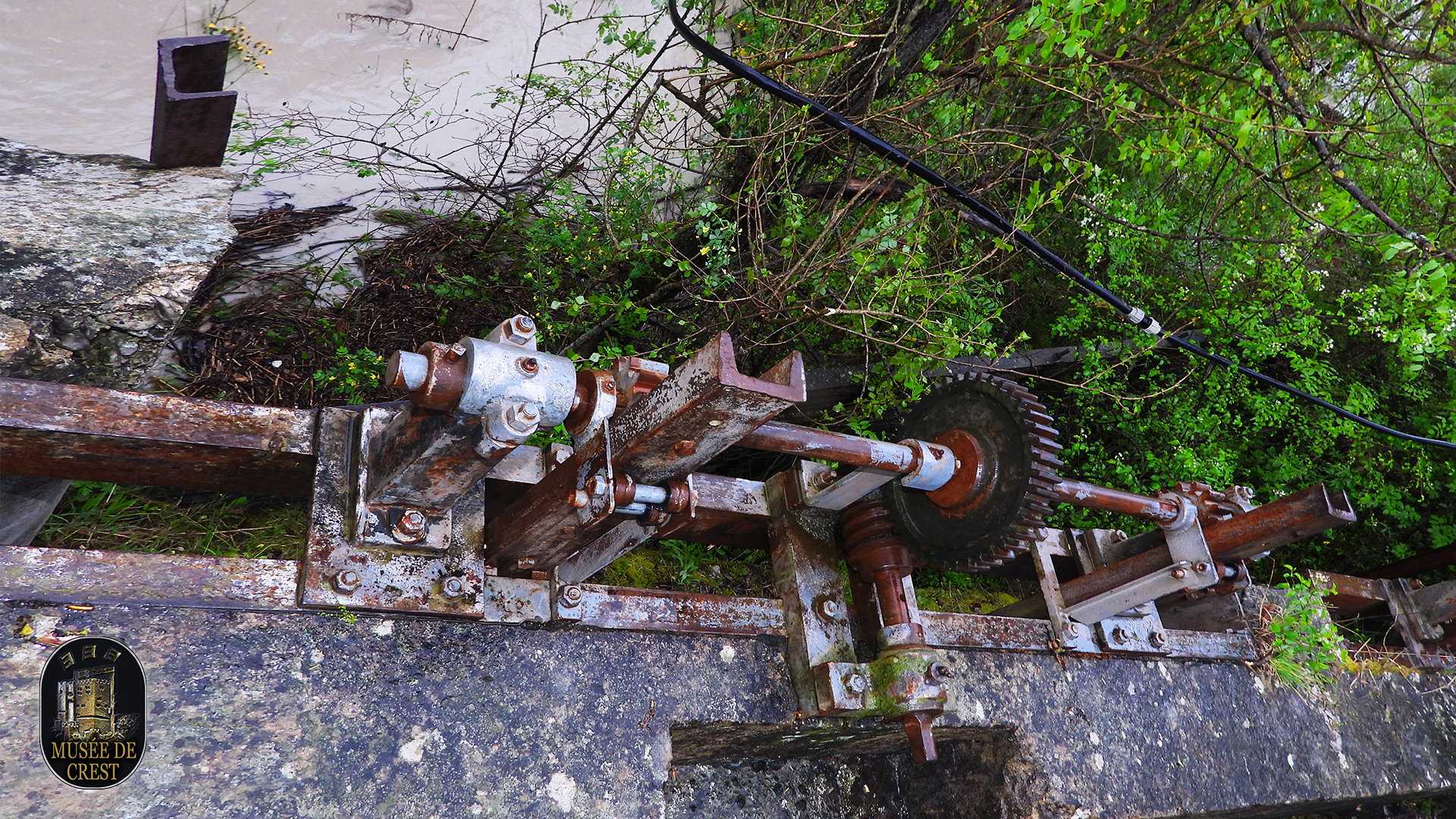

Mécanisme de rotation à double chaîne de commande de l'axe sur paliers pour asservir transactionnellement
par engrenages les deux crémaillères de montée ou descente de la vanne de décharge coulissante dans ses deux glissières

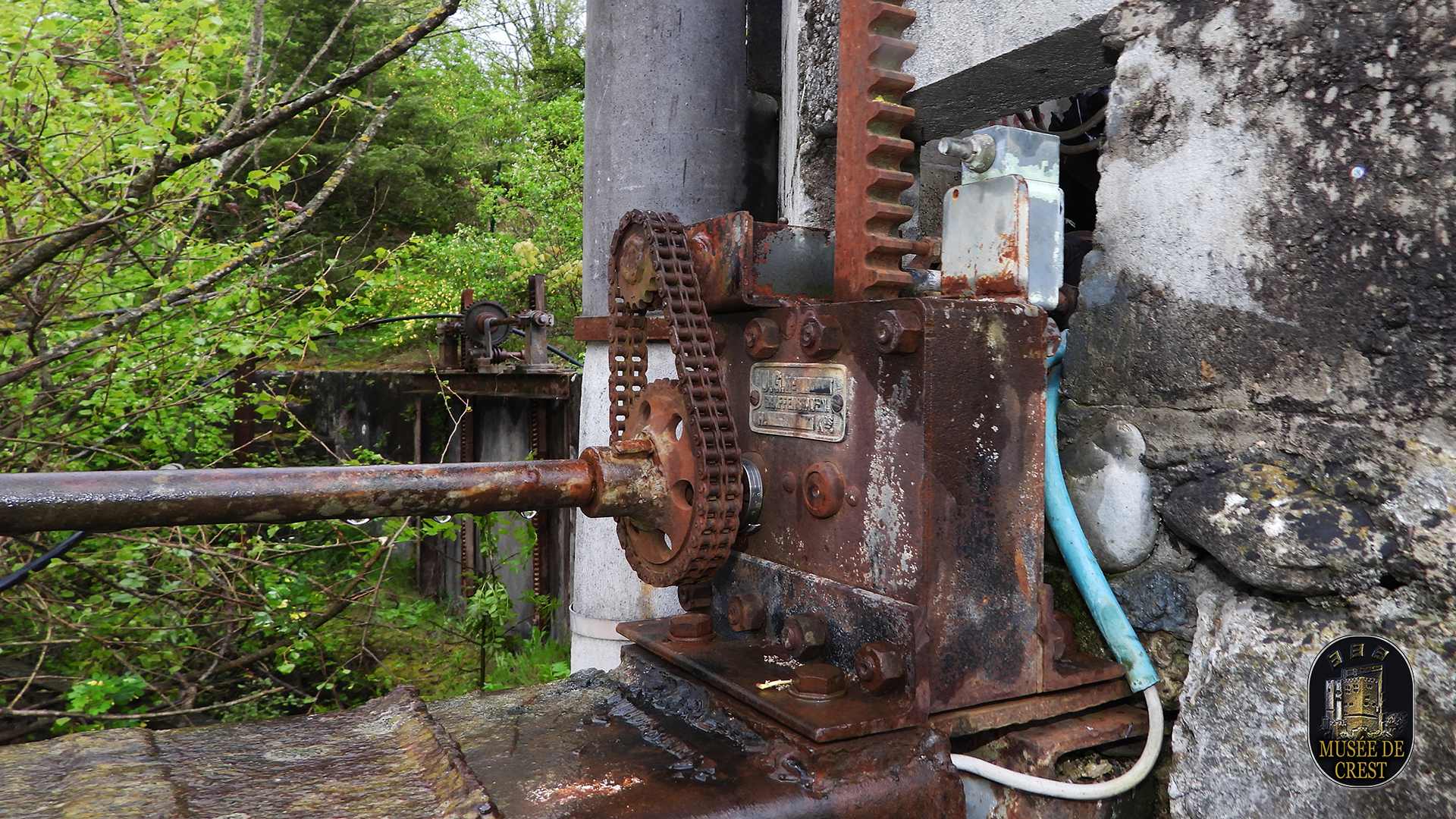

Vue de face du mécanisme de rotation à double chaîne de commande de l'axe sur paliers pour asservir transactionnellement
par engrenages les deux crémaillères de montée ou descente de la vanne de décharge coulissante dans ses deux glissières

Vue de profil du mécanisme de rotation à double chaîne de commande de l'axe sur paliers pour asservir transactionnellement
par engrenages les deux crémaillères de montée ou descente de la vanne de décharge coulissante dans ses deux glissières.
En second plan vue du mécanisme et de la grande vanne d'alimentation du canal.

Nom du fabricant du boitier du mécanisme de commande de la crémaillère.

Vue de la vanne de décharge ouverte du canal Tavan/Flachard/Achard
lors de la crue de la Drôme du 15 et 16 mai 2025

Premier plan vue de la vanne d'alimentation ouverte
Deuxième plan vue de la vanne de décharge ouverte
du canal Tavan/Flachard/Achard

Mécanisme à vis sans fin et engrenages de commande manuelle
des deux crémaillères de la porte de la vanne d'alimentation
du canal Tavan/Flachard/Achard

Gros plan sur le mécanisme à vis sans fin et engrenages de commande manuelle
des deux crémaillères de la porte de la vanne d'alimentation
du canal Tavan/Flachard/Achard

Vue de face sur le mécanisme à vis sans fin et engrenages de commande manuelle
des deux crémaillères de la porte de la vanne d'alimentation
du canal Tavan/Flachard/Achard

Gros plan

Vis sans fin de l'engrenage de la commande de rotation de l'arbre

Reste d'un boitier électrique de commandes d'ouverture ou fermeture
de la vanne de décharge avec bobines et rupteur de fin de course

Canal Tavan Frères / Flachard / Achard
la centrale hydroélectrique
de Paul Achard

Paul Achard triste en 2011
devant le dégrilleur du canal sans eau
de sa centrale hydroélectrique d'Aouste-sur-Sye

Par rapport à l'extraction industrieille hors normes des années d'après guerre
du gravier dans le lit de la rivière Drôme son niveau normal s'est considérablement abaissé.
En conséquence toutes les prises d'eau des canaux de la rivière Drôme se sont
retrouvées progressivement dans les années 1975/2000 hors du niveau normal de l'eau.
Les autorités pourtant responsables de cet état de faît ont refusé aux industriels usiniers
de modifier leurs prises d'eau dans la Drôme, la conséquence directe a été la fermeture
de toutes les centrales du moyen et bas Val de Drôme.
Plus de 21 centrales hydroélectriques ont été impactées
dont 16 dans la seule ville de Crest nord et sud.

2011 : le spectacle de désolation
du canal vide
Tavan/Flachard/Achard

Vue à gauche de la centrale hydroélectrique Paul Achard d'Aouste-sur-Sye et à
droite les anciens bâtiments de l'usine de tissage Paul Flachard 1908-1982
fils du soyeux lyonnais Charles François Flachard 1864-1939.

En réalité il existait et existe toujours deux centrales hydroélectriques sur le canal Tavan/Flachard/Achard
L'eau du canal se divisait en deux conduites forcées, pour alimenter deux turbines hydroélectriques.

Vue des deux sorties (maintenant murées) des deux ouvrages dits de restitution de l'eau
à la sortie des deux turbines hydroélectriques jusqu'à la rivière Drôme appelés canal de fuite.

Graduation de l'échelle limnimétrique positive qui permet de mesurer si la hauteur de l'eau a augmenté par rapport au niveau de référence zéro.
Cette échelle est présente contre la structure du bâtiment de la centrale hydroélectrique Flachard/Achard à Aouste-sur-Sye.

Canal Tavan Frères / Flachard / Achard
l'intérieur de la centrale hydroélectrique
de Paul Achard se compose de plusieurs niveaux
1 - les ouvrages electriques du poste de transformation
2- les ouvrages d'amenée aux déversoirs et de mise en charge
3- les équipements de production
4- les ouvrage de restitution

Niveau supérieur des appareils electriques du poste de transformation

Le transformateur de sortie de 283/315 kVA

Vue du niveau supérieur 1 au niveau inférieur de l'alternateur dans la salle des machines.

Vue du niveau supérieur 1 au niveau inférieur du régulateur dans la salle des machines.

Turbine Francis à axe horizontal et chambre d'eau ouverte type FHOS
du constructeur Camille Dumont de la centrale hydroélectrique Paul Achard à Aouste-sur-Sye

Sortie de l'arbre de puissance et palier de la turbine Francis à axe horizontal et chambre d'eau ouverte type FHOS
du constructeur Camille Dumont de la centrale hydroélectrique Paul Achard à Aouste-sur-Sye.
Le débit partagé du canal étant de 1725 Lt/s pour une hauteur de chute de 6m.
La flèche de gauche indique le bras de sortie avec came du régulateur automatique de précision à pression d'huile type 100,
pour (flèche de droite) la commande automatique de l'axe de l'ouverture ou fermeture des pales du vannage de la turbine.
Vue des pales de la régulation du vannage de la turbines identique types FHOS
sauvegardée et restaurée des moulinages Rey du cours de Joubernon à Crest.

Vue sortie de l'arbre de puissance et palier de la turbine Francis à axe horizontal et chambre d'eau ouverte type FHOS

Plaque identification turbine Francis à axe horizontal et chambre d'eau ouverte type FHOS
du constructeur Camille Dumont des usines du Pont-de-Saint-Uze (Drôme)
A droite une plaque identique récupérée sur une turbine avant son ferraillage.

Sortie de l'arbre de puissance, poulie de renvoi, courroie et palier de la turbine Francis à axe horizontal
du constructeur Camille Dumont de la centrale hydroélectrique Paul Achard à Aouste-sur-Sye

Vue du palier à bain d'huile de la sortie de l'arbre de puissance et la poulie de renvoi de la turbine Francis à axe horizontal
du constructeur Camille Dumont de la centrale hydroélectrique Paul Achard à Aouste-sur-Sye

Vue de la courroie et de l'alternateur de la
centrale hydroélectrique Paul Achard à Aouste-sur-Sye

Vue de dessus de la courroie et de l'alternateur de la
centrale hydroélectrique Paul Achard à Aouste-sur-Sye
Les câbles en cuivre de sorties de plus de 36 mm² sont parfaitement visibles.

Vue de l'alternateur de la
centrale hydroélectrique Paul Achard

Alternateur et plaques identifications

Alternateur 132 kW

Régulateur automatique de précision à pression d'huile type 100
du constructeur Camille Dumont des usines du Pont-de-Saint-Uze (Drôme)

Régulateur automatique de précision à pression d'huile type 100
du constructeur Camille Dumont des usines du Pont-de-Saint-Uze (Drôme)
de la centrale hydroélectrique Paul Achard à Aouste-sur-Sye

Régulateur automatique de précision à pression d'huile type 100
Bras de sortie avec came pour la commande des pales du vannage de la turbine Francis à axe
horizontal type FHOS du constructeur Camille Dumont des usines du Pont-de-Saint-Uze (Drôme)
de la centrale hydroélectrique Paul Achard à Aouste-sur-Sye

Plaque identification du régulateur automatique de précision à pression d'huile type 100
du constructeur Camille Dumont des usines du Pont-de-Saint-Uze (Drôme)

Variateur rhéostat d'intensité à plots

Exemple de facture en date du mois de février 1996
de revente à EDF de 60 640 kW d'electricité d'énergie active
produite par la centrale hydroélectrique Paul Achard à Aouste-sur-Sye

L'agonie du canal
Tavan Frères / Flachard / Achard

Paul Achard constate en 2011 les dégats colossaux sur
son canal qui ont été engendrés par les crues de la Drôme.

A partir des années 2000/2010 le canal de la
la centrale hydroélectrique Paul Achard à Aouste
qui n'est plus ou presque plus alimenté par sa prise d'eau est
disloqué en plusieurs endroits par des crues successives de la Drôme.
Après les années 2015 le canal est comblé en plusieurs endroits, puis son assise foncière
est vendue soit pour la création de nouvelles voies routières ou d'agrandissements de propriétés.

Paul Achard malgré le soutien de tous ses amis
ne survivra pas à la perte de son œuvre.

Le jeudi 2 juillet 2015 au petit matin
sa meilleure Amie lui a fermé les yeux.

Flyers Posters
à télécharger pour affichage.
Ces flyers peuvent être fournis gratuitement en UHD
sur simple demande à
infos@museedecrest.org

Flyers Posters
à télécharger pour affichage.
Ces flyers peuvent être fournis gratuitement en UHD
sur simple demande à
infos@museedecrest.org

Ce dossier n'est pas figé dans le temps.
Si vous avez des informations ou des documents
soyez-en un des Contributeurs pour
une actualisation en temps réel.
Merci.
